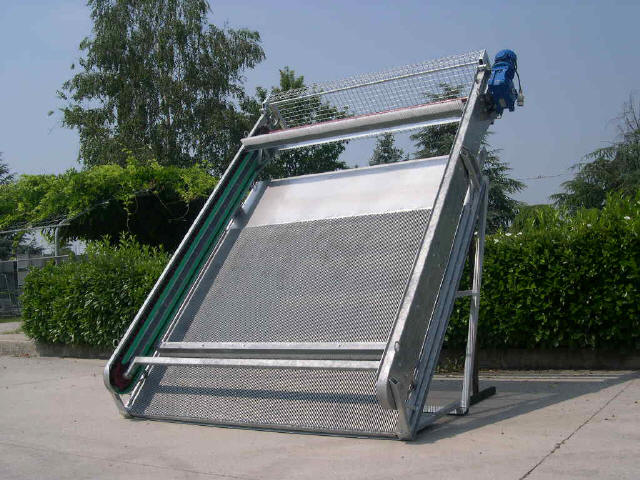

L’art. 184 – griglione autopulente viene prodotto nelle dimensioni indicate nella tabella allegata, prendendo in considerazione una larghezza minima da muro a muro di cm. 140 ed un’altezza minima degli stessi di cm. 100. Per quanto riguarda le dimensioni di massima esse corrispondono ad una larghezza di cm. 200 da muro a muro ed a un’altezza di cm. 250 degli stessi. A richiesta e su progetto vengono prodotti anche griglioni autopulenti di dimensioni superiori con caratteristiche di rinforzo e griglioni più leggeri con spazzole di pulizia.

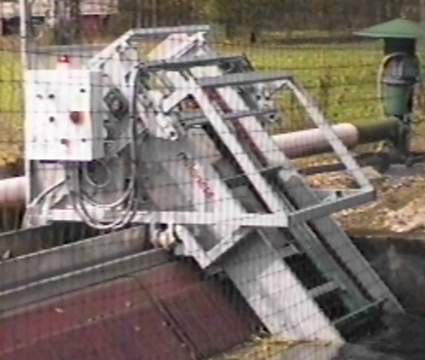

Il telaio dell’art. 184 è in ferro zincato a caldo. Per mezzo dei rulli mobili in acciaio posti trasversalmente esso sostiene le lame verticali prodotte in piatto trafilato mm. 25x6 con bordi arrotondati, verniciate a doppio strato. Tali lame vengono attraversate da pettini trasversali in tondino di acciaio verniciato trainati da catena in acciaio temperato speciale ed azionata da motoriduttore elettrico ad ingranaggi potenza Hp2 – volts 220/380 – 50 Hz.
I pettini hanno una corsa direzionale dal basso verso l’alto e sostengono lo scarto che, giunto a fine corsa, viene fatto cadere all’esterno del griglione. Le lame verticali hanno una distanza l’una dall’altra di mm. 14. Questo tipo di griglione autopulente risulta estremamente utile in alcuni periodi dell’anno come per esempio al momento del disgelo, quando nell’acqua sono presenti le foglie e gli scarti dell’inverno, al momento della caduta delle foglie in autunno, al momento del taglio dell’erba lungo le sponde dei fiumi, etc. consentendo l’entrata nell’allevamento di acqua pulita, senza foglie o tronchi di legni etc. L’applicazione congiunta di un timer rende il suo uso così automatico da non richiedere alcun tipo di personale se non quello di controllo.

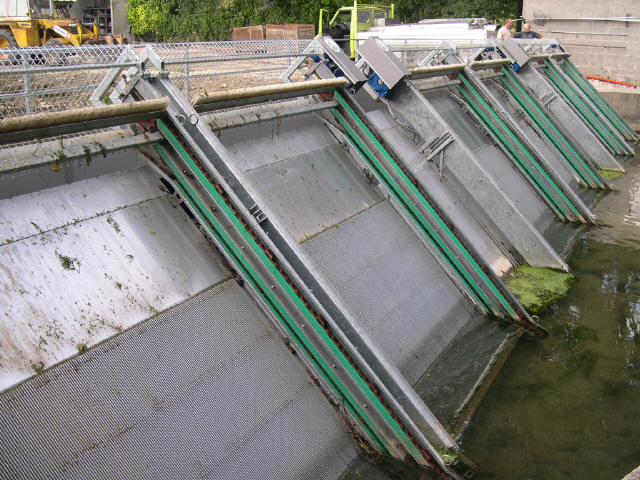

E’ possibile creare installazioni mettendo più griglioni in batteria con possibilità di farli funzionare tutti assieme, singolarmente, con tempi di attivazione diversi l’uno dall’altro ecc. con soluzioni specifiche e personalizzate per ogni cliente (vedi foto 1).
Il griglione autopulente presenta , inoltre, delle caratteristiche specifiche (art. 184, art. 184/LO, art. 184/LV) a seconda della quantità d’acqua da pulire, delle dimensioni del canale e del tipo di sporco da eliminare venendo così incontro a tutte le possibili e diverse esigenze del cliente.
Dimensioni e pesi:
| Altezza muri (cm) |
Larghezza muri (cm) |
200 | 190 | 180 | 170 | 160 | 150 | 140 |
| 250 | Pettini | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Rulli | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| Peso (kg) | 1620 | 1575 | 1530 | 1485 | 1440 | 1395 | 1350 | |
| 225 | Pettini | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Rulli | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| Peso (kg) | 1560 | 1515 | 1470 | 1425 | 1380 | 1335 | 1290 | |
| 200 | Pettini | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| Rulli | 14 | 14 | 14 | 14 | 14 | 14 | 14 | |
| Peso (kg) | 1445 | 1400 | 1355 | 1310 | 1265 | 1220 | 1175 | |
| 175 | Pettini | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| Rulli | 14 | 14 | 14 | 14 | 14 | 14 | 14 | |
| Peso (kg) | 1385 | 1340 | 1295 | 1250 | 1205 | 1160 | 1115 | |
| 150 | Pettini | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Rulli | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Peso (kg) | 1270 | 1225 | 1180 | 1135 | 1090 | 1045 | 1000 | |
| 125 | Pettini | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Rulli | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Peso (kg) | 1150 | 1110 | 1065 | 1020 | 975 | 930 | 885 | |
| 100 | Pettini | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Rulli | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| Peso (kg) | 1040 | 995 | 950 | 905 | 860 | 815 | 770 |
